標題: 5号腳鎖碗系統 [打印本頁]

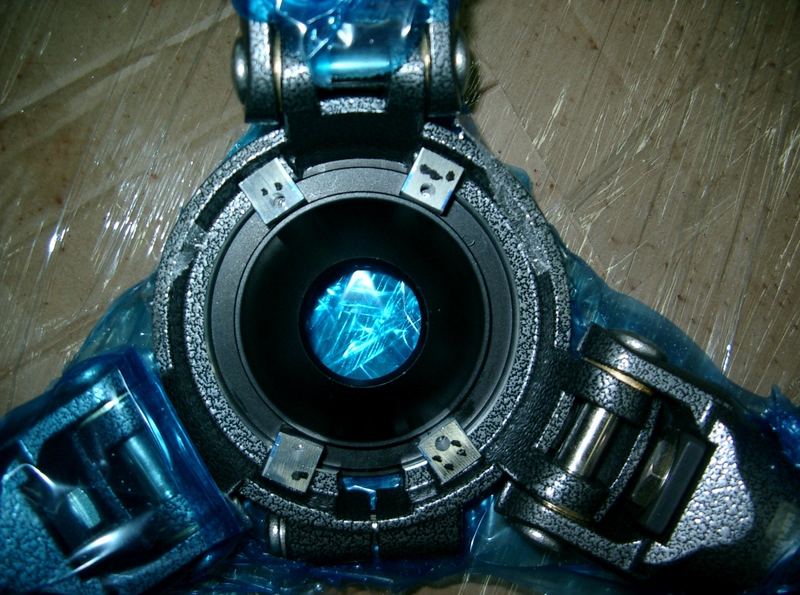

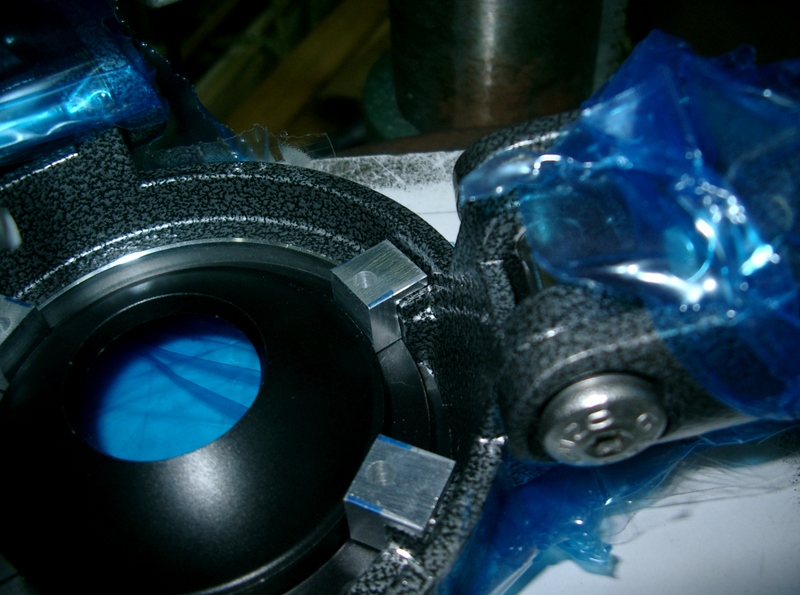

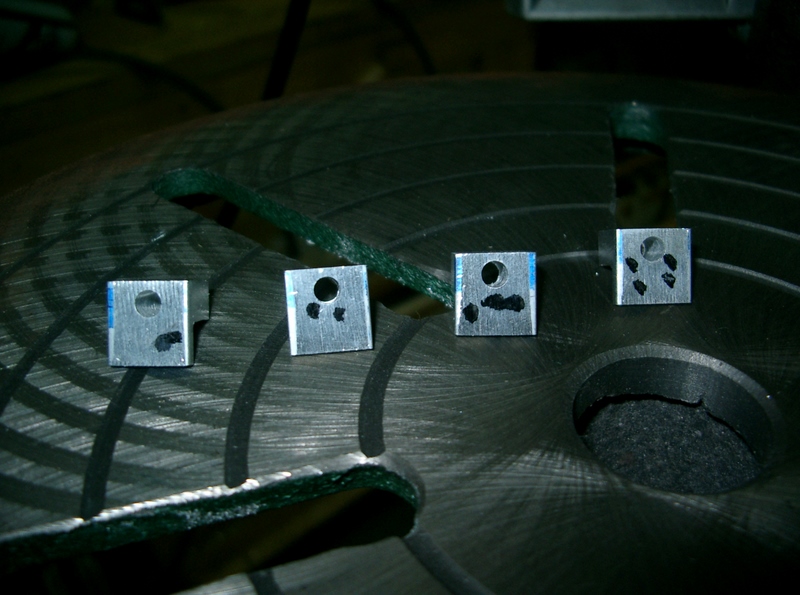

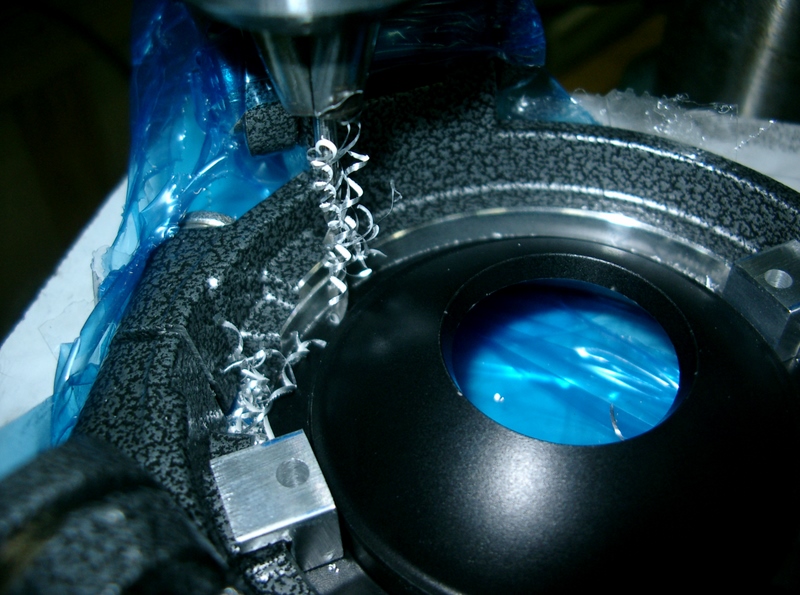

作者: skwjack 時間: 2011-8-26 21:35 標題: 5号腳鎖碗系統

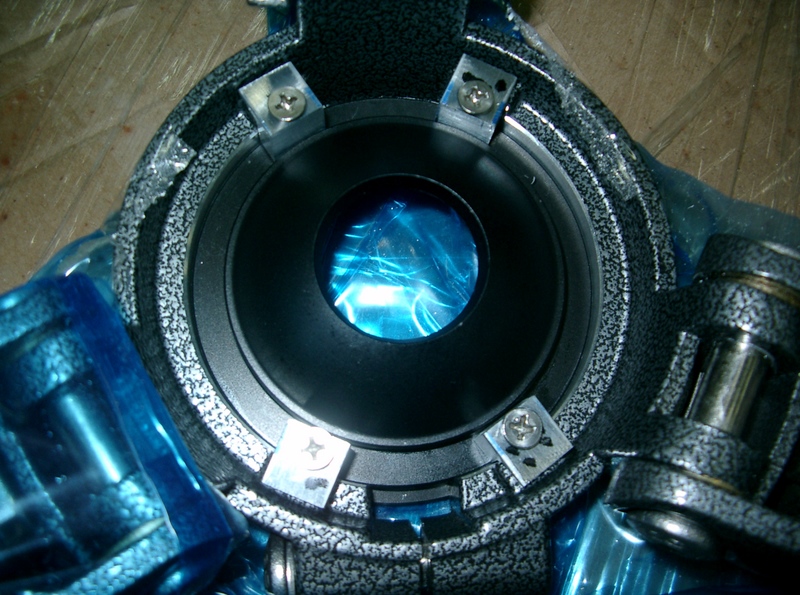

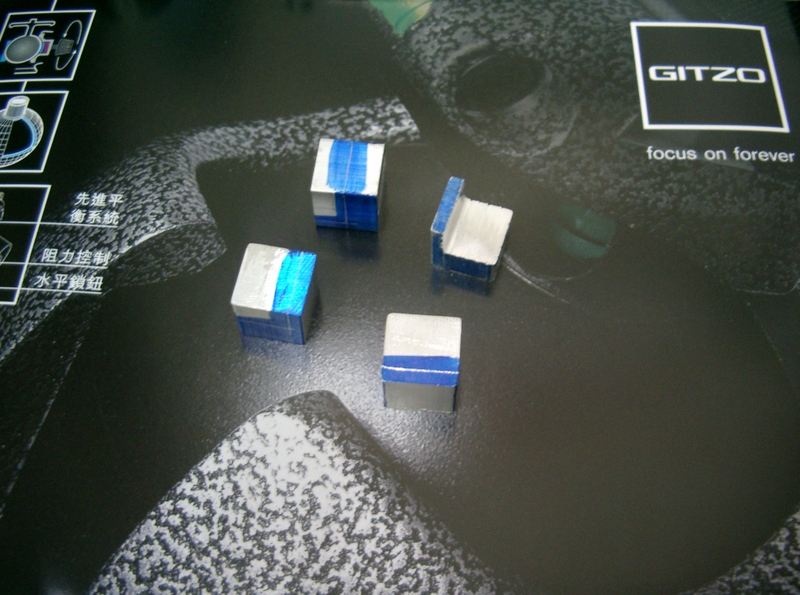

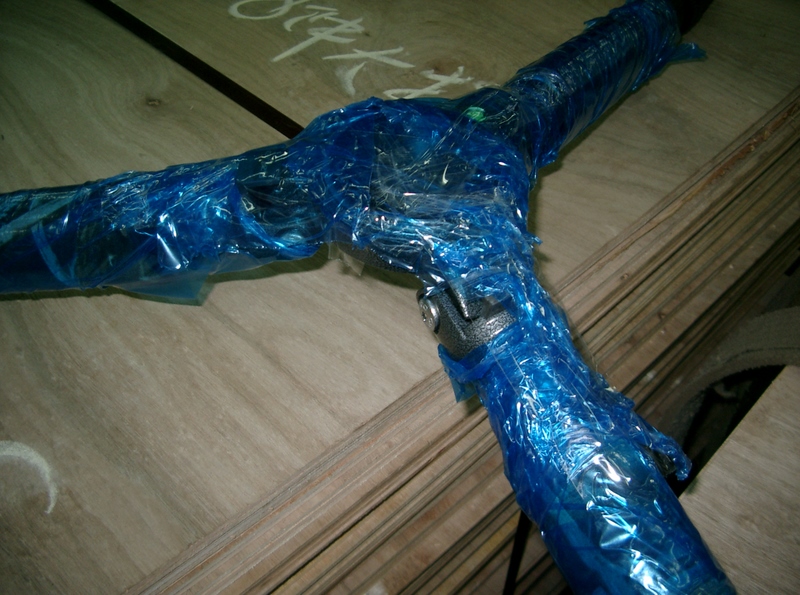

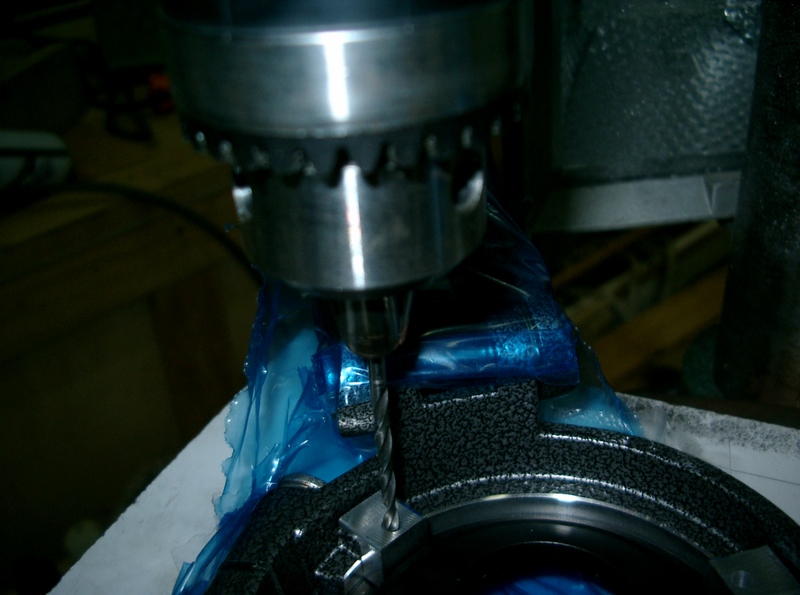

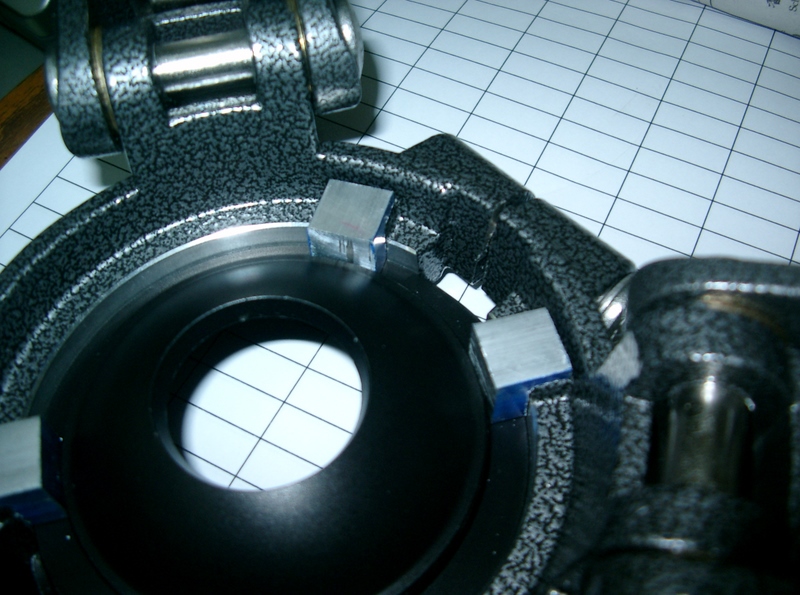

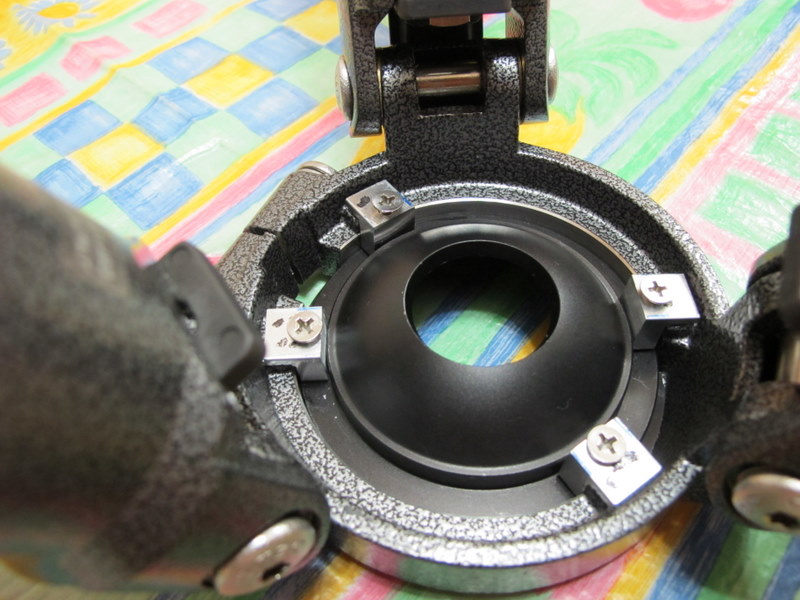

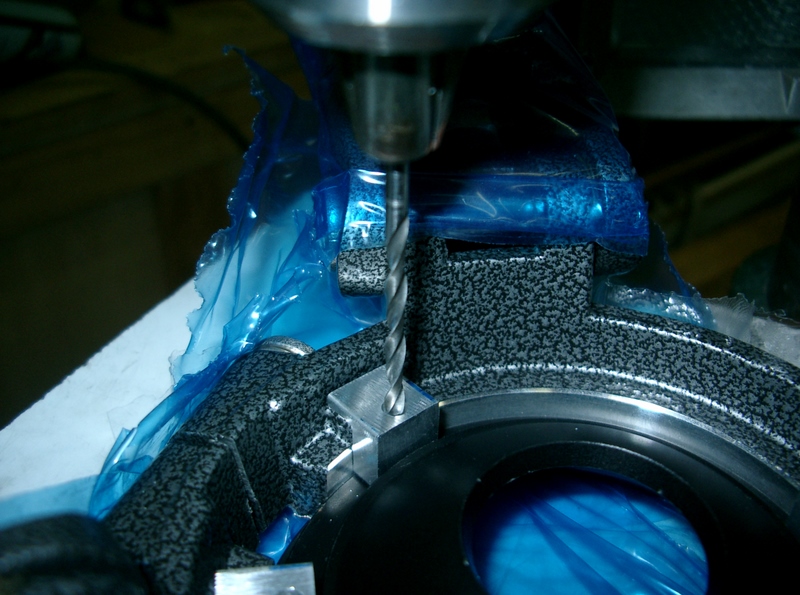

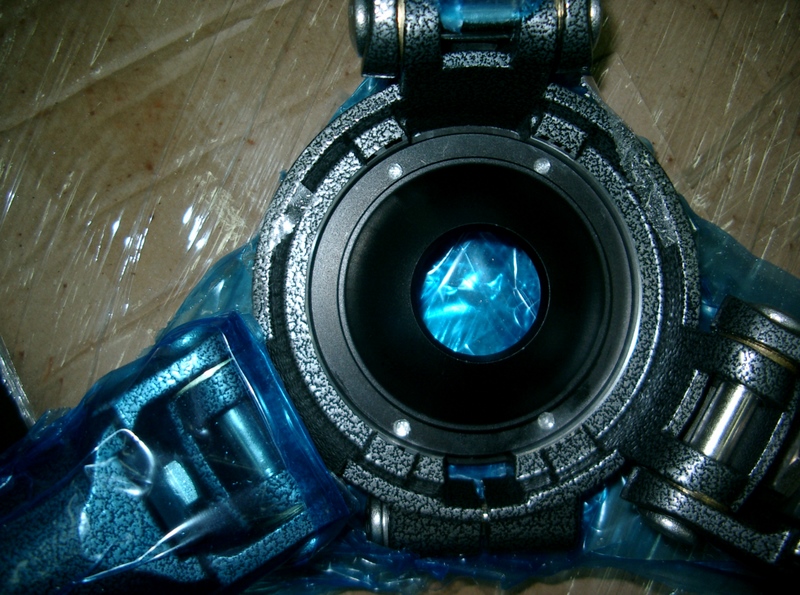

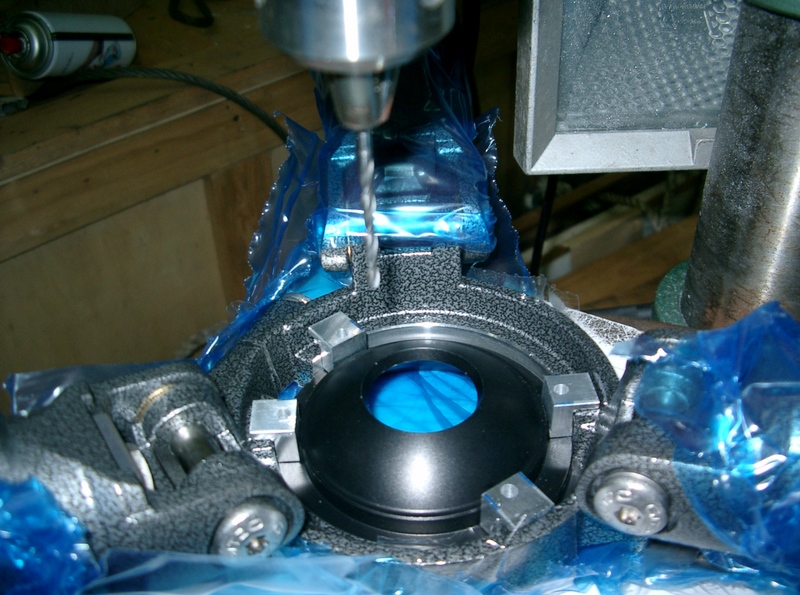

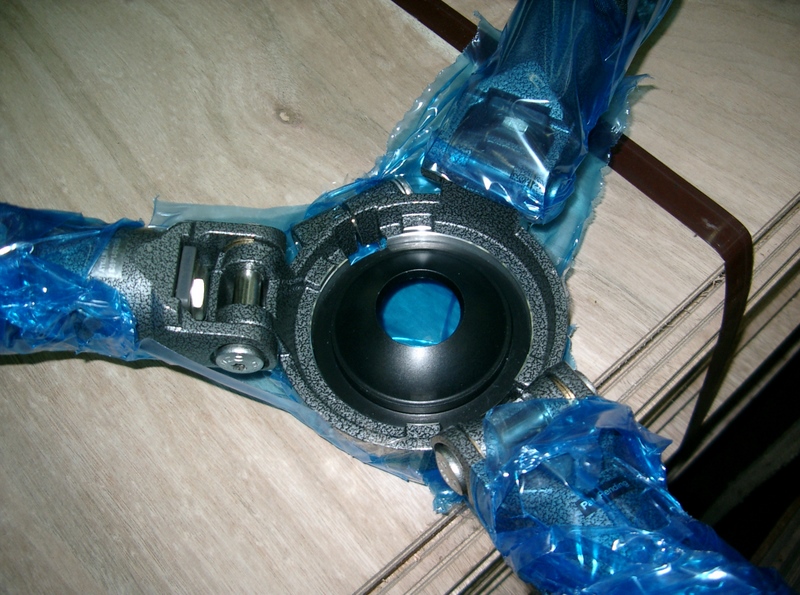

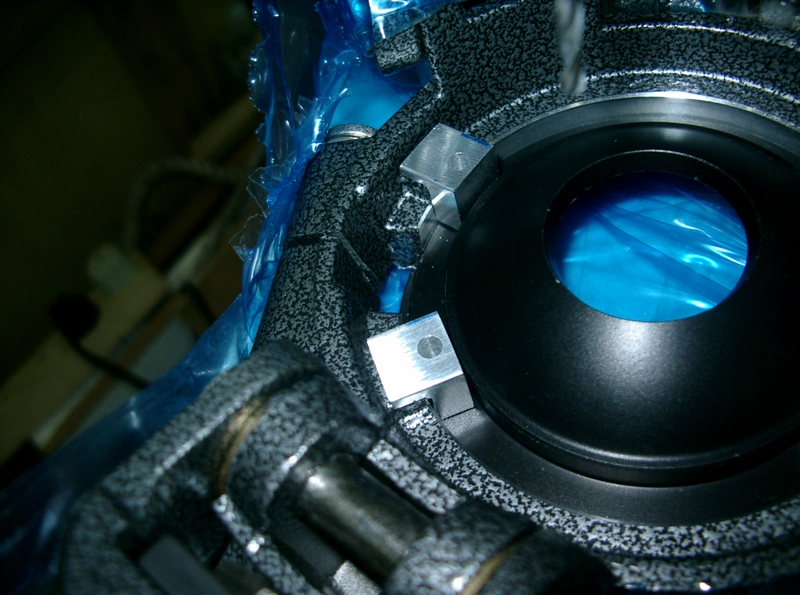

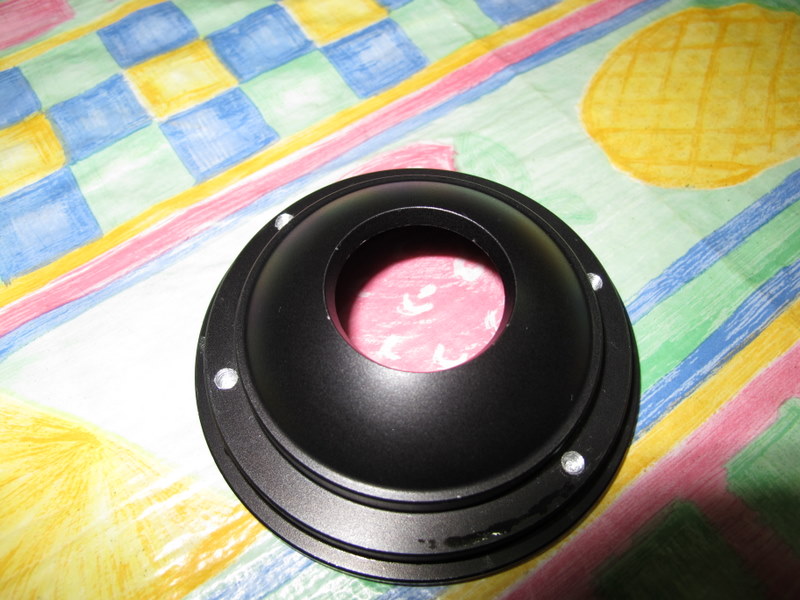

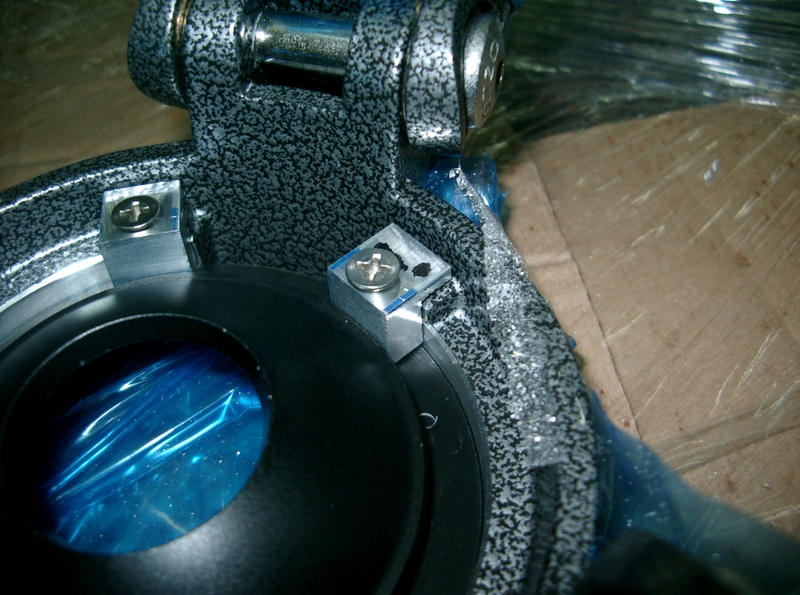

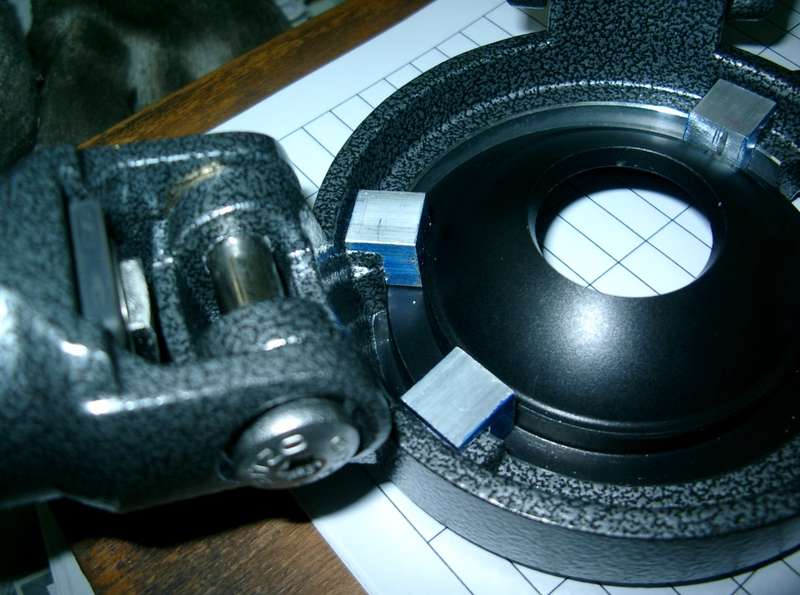

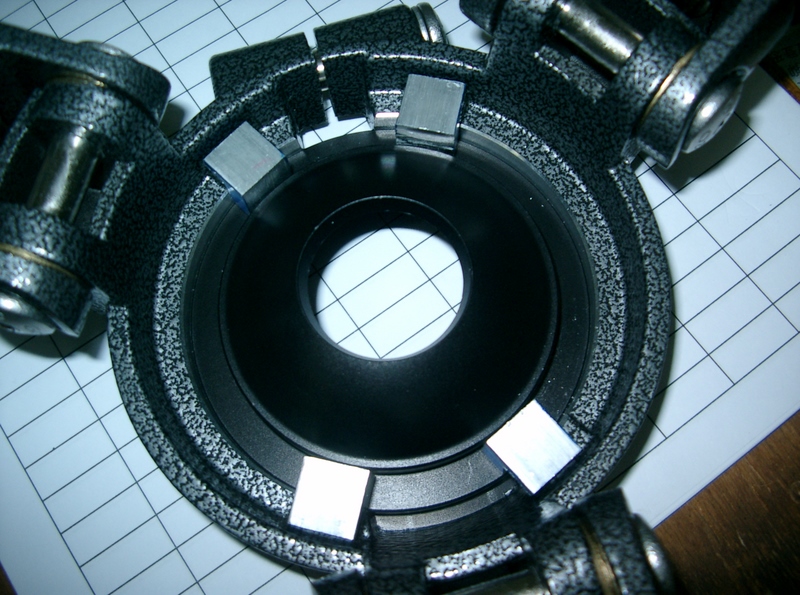

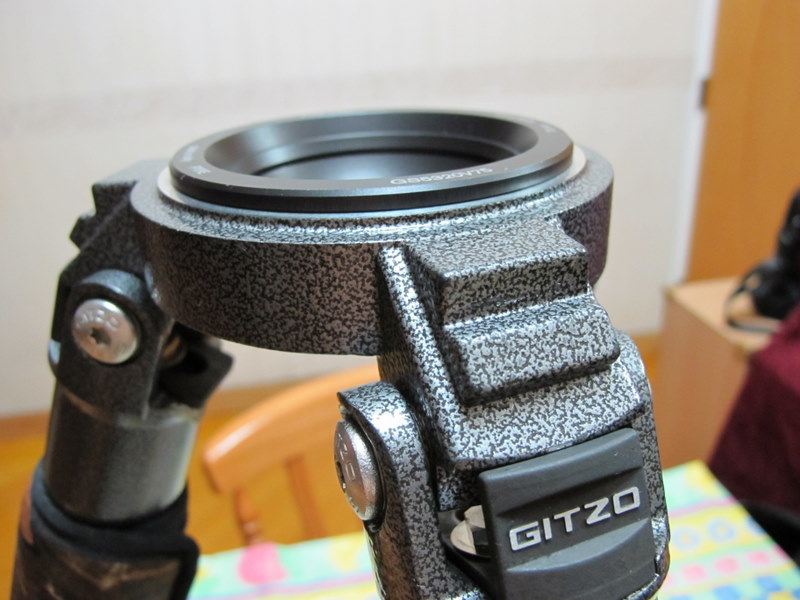

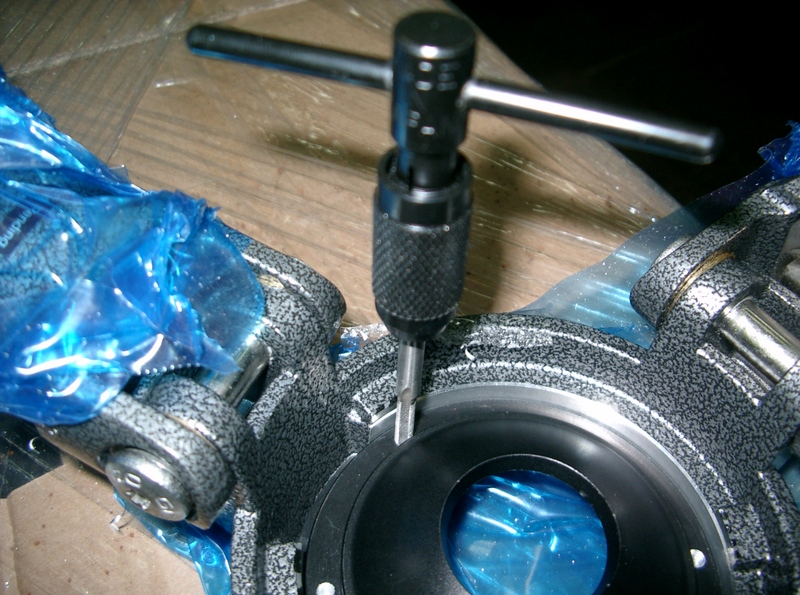

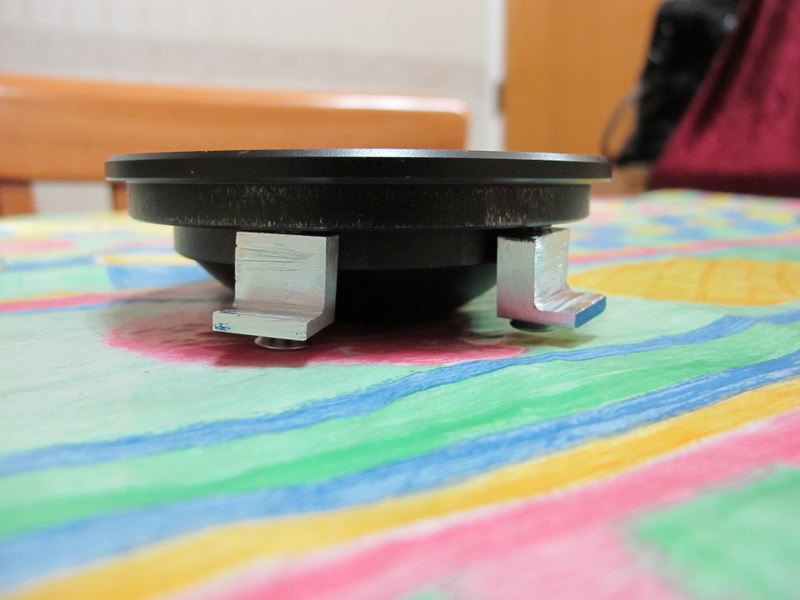

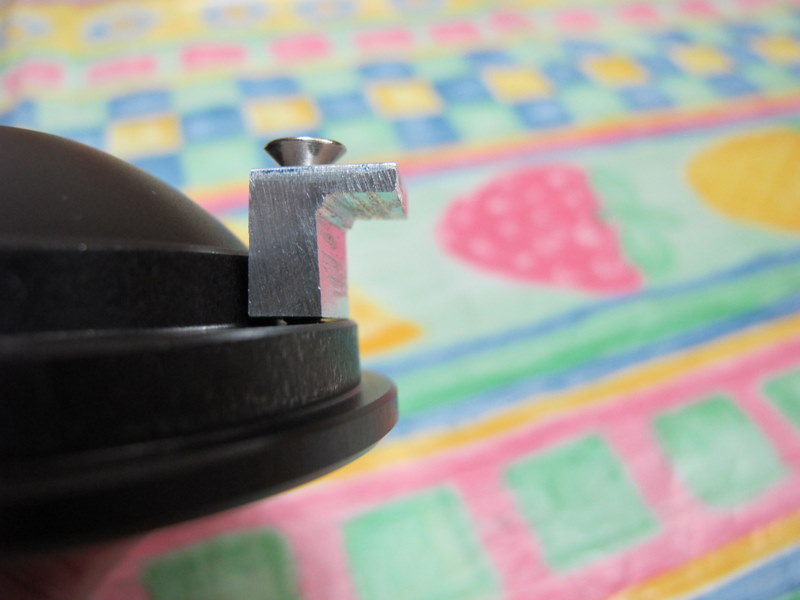

早幾日在公園翠場,見到有位大師傅嘅窩心設計,照抄加減做咗一套簡單,輕靚正。但係3号腳就免問,因為唔夠位做
註(此糸統是大師傅嘅窩心設計,真係鳥友之福)在此說聲多謝

[ Last edited by skwjack at 2011-8-26 21:52 ]

圖片附件: CIMG0001.JPG (2011-8-26 21:35, 276.73 KB) / 該附件被下載次數 444
http://www.allbird.org/forum/attachment.php?aid=6243

圖片附件: CIMG0003.JPG (2011-8-26 21:36, 305.4 KB) / 該附件被下載次數 500
http://www.allbird.org/forum/attachment.php?aid=6244

圖片附件: CIMG0005.JPG (2011-8-26 21:37, 292.4 KB) / 該附件被下載次數 476
http://www.allbird.org/forum/attachment.php?aid=6245

圖片附件: CIMG0006.JPG (2011-8-26 21:37, 264.56 KB) / 該附件被下載次數 452
http://www.allbird.org/forum/attachment.php?aid=6246

圖片附件: CIMG0007.JPG (2011-8-26 21:37, 290.3 KB) / 該附件被下載次數 448
http://www.allbird.org/forum/attachment.php?aid=6247

圖片附件: CIMG0008.JPG (2011-8-26 21:38, 284.07 KB) / 該附件被下載次數 484
http://www.allbird.org/forum/attachment.php?aid=6248

圖片附件: CIMG0009.JPG (2011-8-26 21:38, 263.81 KB) / 該附件被下載次數 471
http://www.allbird.org/forum/attachment.php?aid=6249

圖片附件: CIMG0013.JPG (2011-8-26 21:38, 210.35 KB) / 該附件被下載次數 444
http://www.allbird.org/forum/attachment.php?aid=6250

圖片附件: CIMG0014.JPG (2011-8-26 21:39, 256.93 KB) / 該附件被下載次數 507
http://www.allbird.org/forum/attachment.php?aid=6251

圖片附件: CIMG0011.JPG (2011-8-26 21:39, 248.14 KB) / 該附件被下載次數 466
http://www.allbird.org/forum/attachment.php?aid=6252

圖片附件: CIMG0012.JPG (2011-8-26 21:39, 274.31 KB) / 該附件被下載次數 435
http://www.allbird.org/forum/attachment.php?aid=6253

圖片附件: CIMG0016.JPG (2011-8-26 21:40, 267.25 KB) / 該附件被下載次數 463
http://www.allbird.org/forum/attachment.php?aid=6254

圖片附件: CIMG0019.JPG (2011-8-26 21:40, 302.41 KB) / 該附件被下載次數 446
http://www.allbird.org/forum/attachment.php?aid=6255

圖片附件: CIMG0021.JPG (2011-8-26 21:40, 283.74 KB) / 該附件被下載次數 464
http://www.allbird.org/forum/attachment.php?aid=6256

圖片附件: CIMG0023.JPG (2011-8-26 21:41, 227.05 KB) / 該附件被下載次數 459
http://www.allbird.org/forum/attachment.php?aid=6257

圖片附件: CIMG0024.JPG (2011-8-26 21:41, 293.04 KB) / 該附件被下載次數 481
http://www.allbird.org/forum/attachment.php?aid=6258

圖片附件: CIMG0025.JPG (2011-8-26 21:41, 302.96 KB) / 該附件被下載次數 486
http://www.allbird.org/forum/attachment.php?aid=6259

圖片附件: CIMG0026.JPG (2011-8-26 21:42, 281.52 KB) / 該附件被下載次數 572
http://www.allbird.org/forum/attachment.php?aid=6260

圖片附件: CIMG0029.JPG (2011-8-26 21:42, 291.92 KB) / 該附件被下載次數 463
http://www.allbird.org/forum/attachment.php?aid=6261

圖片附件: IMG_0007.JPG (2011-8-26 21:50, 103.29 KB) / 該附件被下載次數 494
http://www.allbird.org/forum/attachment.php?aid=6262

圖片附件: IMG_0006.JPG (2011-8-26 21:50, 85.57 KB) / 該附件被下載次數 459
http://www.allbird.org/forum/attachment.php?aid=6263

圖片附件: IMG_0013.JPG (2011-8-26 21:51, 118.86 KB) / 該附件被下載次數 454
http://www.allbird.org/forum/attachment.php?aid=6264

圖片附件: IMG_0016.JPG (2011-8-26 21:51, 79.21 KB) / 該附件被下載次數 437
http://www.allbird.org/forum/attachment.php?aid=6265

圖片附件: IMG_0021.JPG (2011-8-26 21:51, 74.16 KB) / 該附件被下載次數 493
http://www.allbird.org/forum/attachment.php?aid=6266

圖片附件: IMG_0028.JPG (2011-8-26 21:52, 63.05 KB) / 該附件被下載次數 482
http://www.allbird.org/forum/attachment.php?aid=6267

圖片附件: IMG_0004.JPG (2011-8-26 21:52, 117.93 KB) / 該附件被下載次數 552
http://www.allbird.org/forum/attachment.php?aid=6268

作者: Hendrix 時間: 2011-8-26 23:03

good

作者: KK-2 時間: 2011-8-26 23:03

3號腳用唔到哩個設計...

作者: 1307 時間: 2011-8-26 23:19 標題: 回復 3# 的帖子

可能得呢。。。。

作者: skwjack 時間: 2011-8-28 21:24

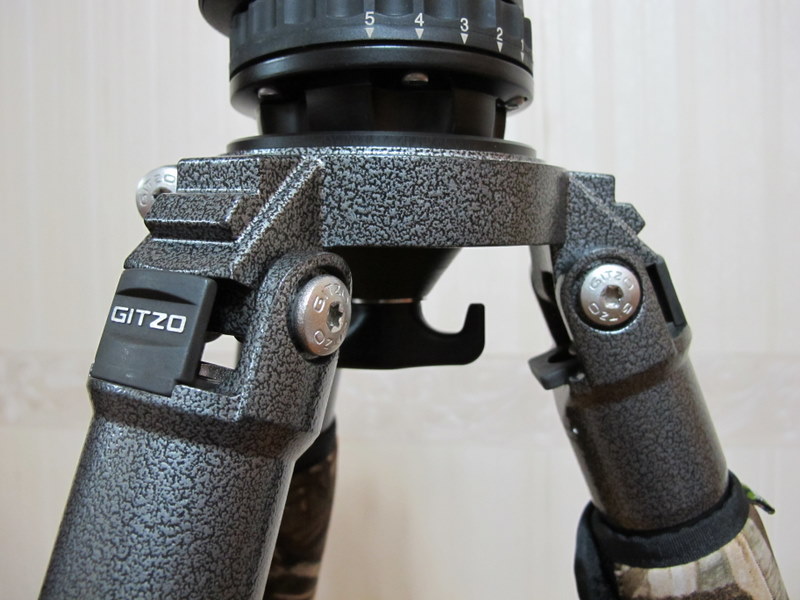

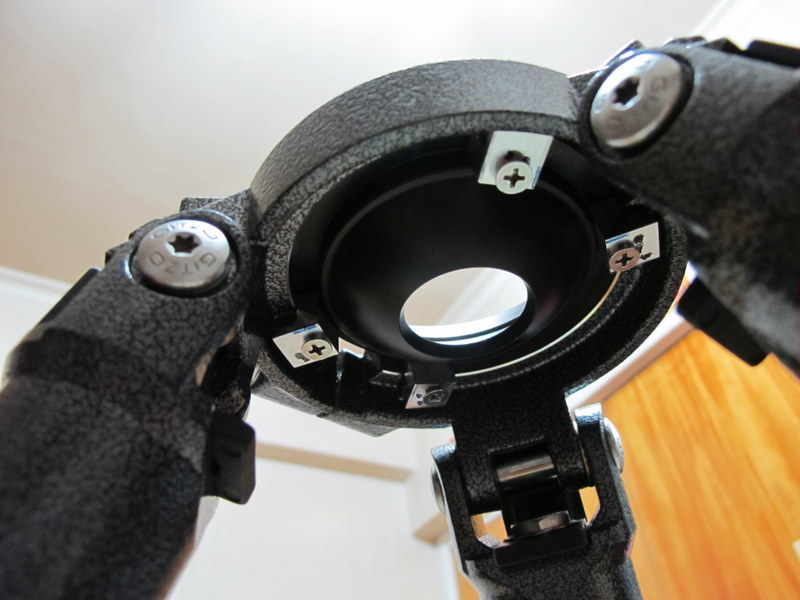

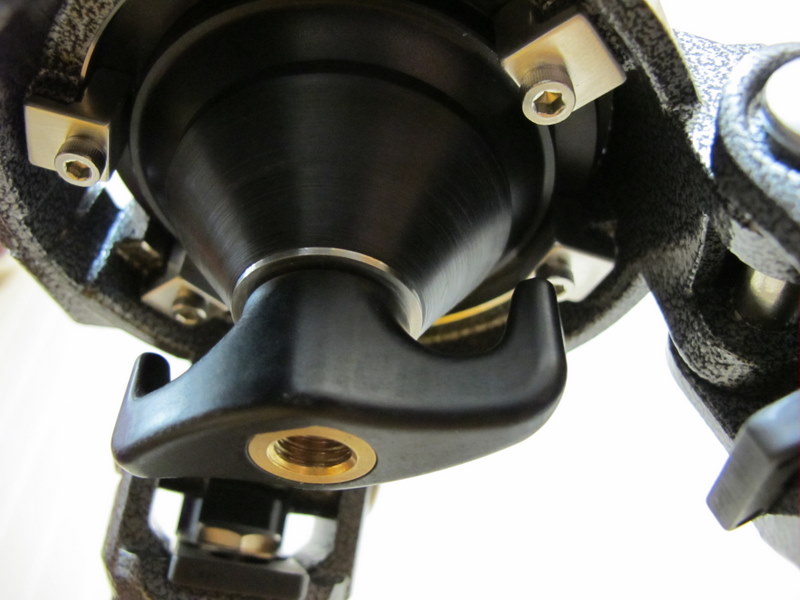

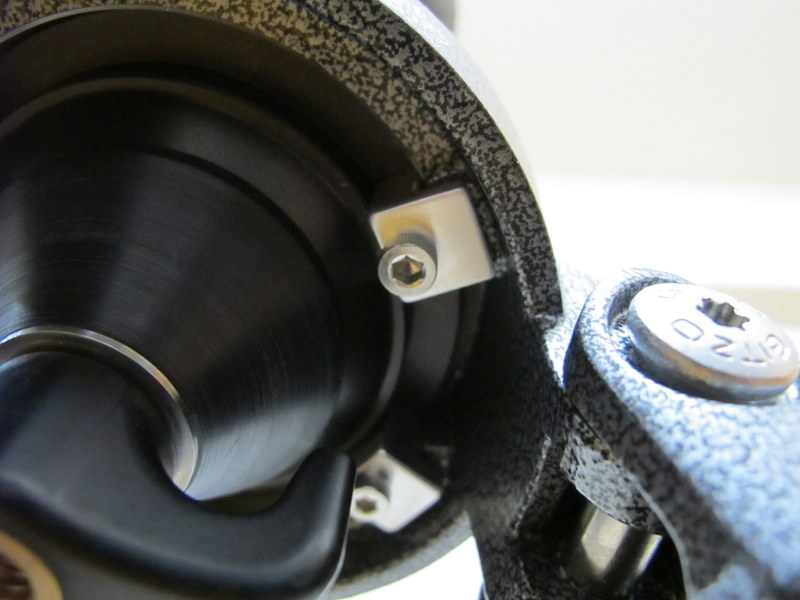

換過幾粒杯頭螺絲

圖片附件: IMG_0003-1.JPG (2011-8-28 21:24, 84.6 KB) / 該附件被下載次數 491
http://www.allbird.org/forum/attachment.php?aid=6271

圖片附件: IMG_0006-1.JPG (2011-8-28 21:25, 80.09 KB) / 該附件被下載次數 446
http://www.allbird.org/forum/attachment.php?aid=6272

作者: skwjack 時間: 2011-8-28 21:27

係咪睇唔到有机關呢!

圖片附件: IMG_0002-1.JPG (2011-8-28 21:27, 100.34 KB) / 該附件被下載次數 429
http://www.allbird.org/forum/attachment.php?aid=6273

作者: 1307 時間: 2011-8-28 23:16 標題: 回復 6# 的帖子

作者: BT2011 時間: 2011-8-28 23:16

Jack 大大, 應該衹有5號腳先至玩到

作者: skwjack 時間: 2011-8-29 00:18 標題: 回復 8# 的帖子

係

作者: KK-2 時間: 2011-8-29 01:10

引用:

Original posted by skwjack at 2011-8-28 21:27
係咪睇唔到有机關呢!

好靚仔...

作者: skwjack 時間: 2011-8-29 23:09 標題: 回復 10# 的帖子

kk2大大
勿見笑,多啲上吓嚟,交流吓心得,分享吓你啲DlY大作呀!

作者: skwjack 時間: 2011-9-1 22:47

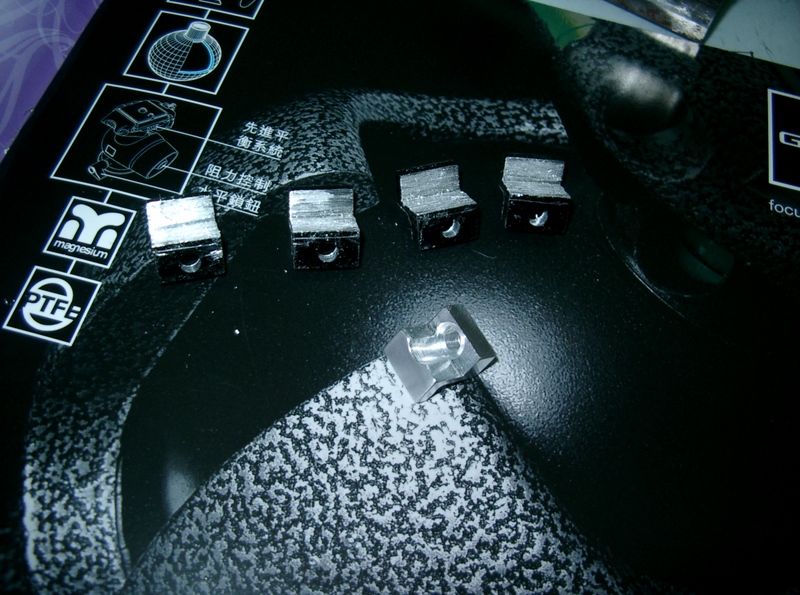

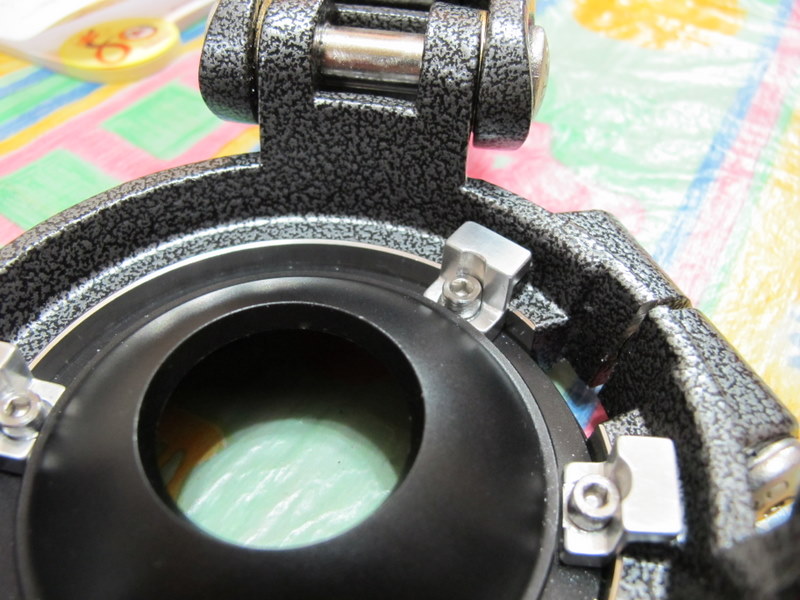

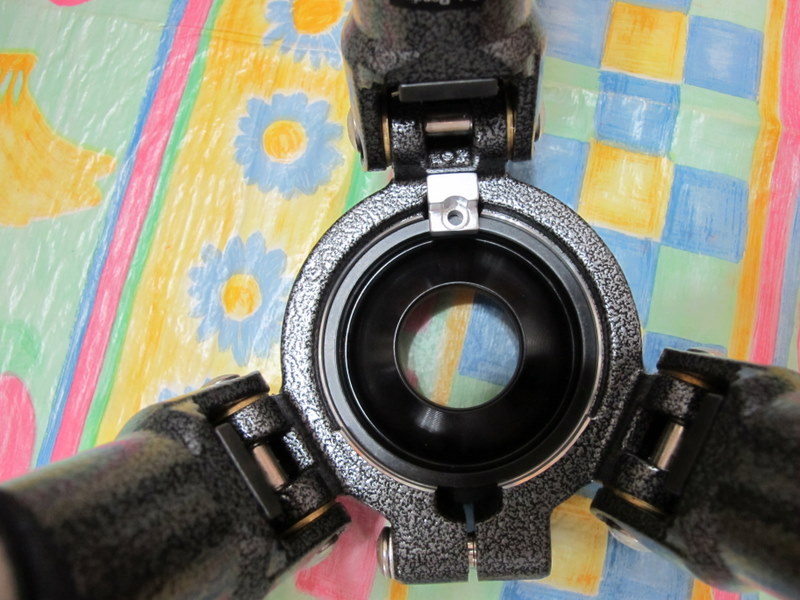

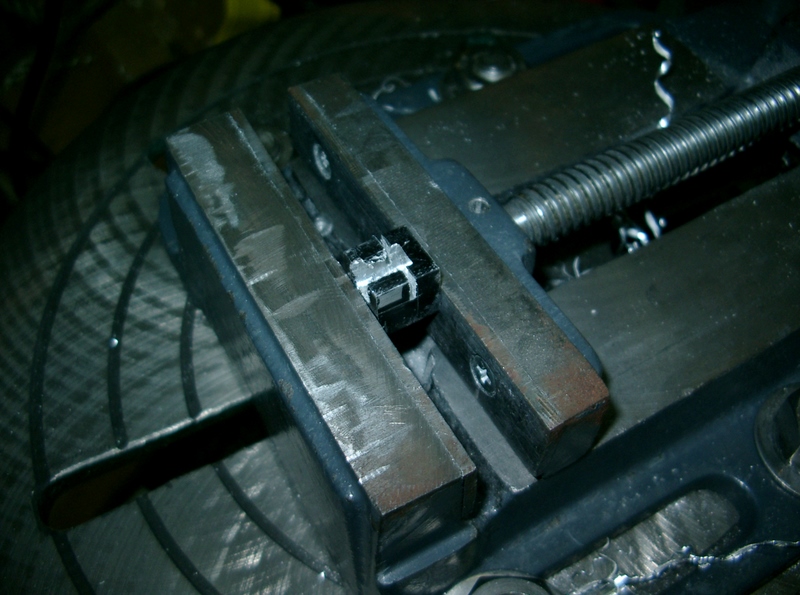

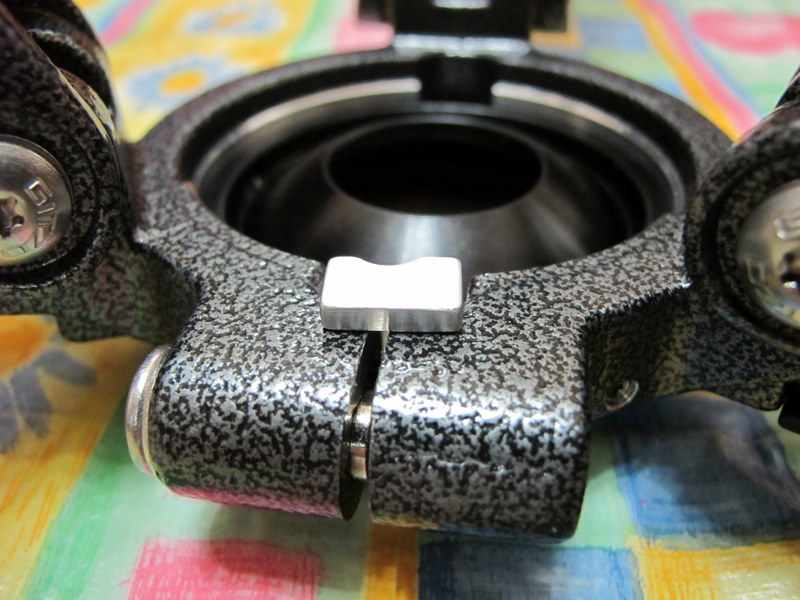

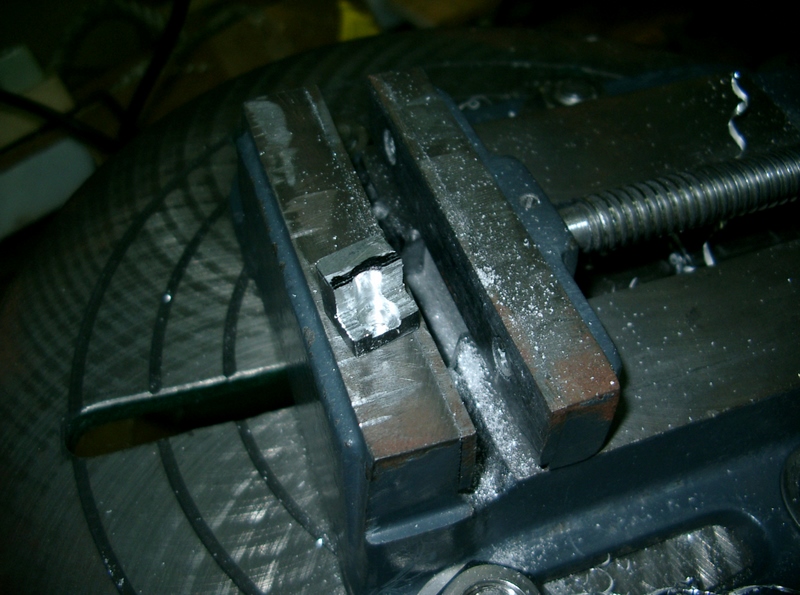

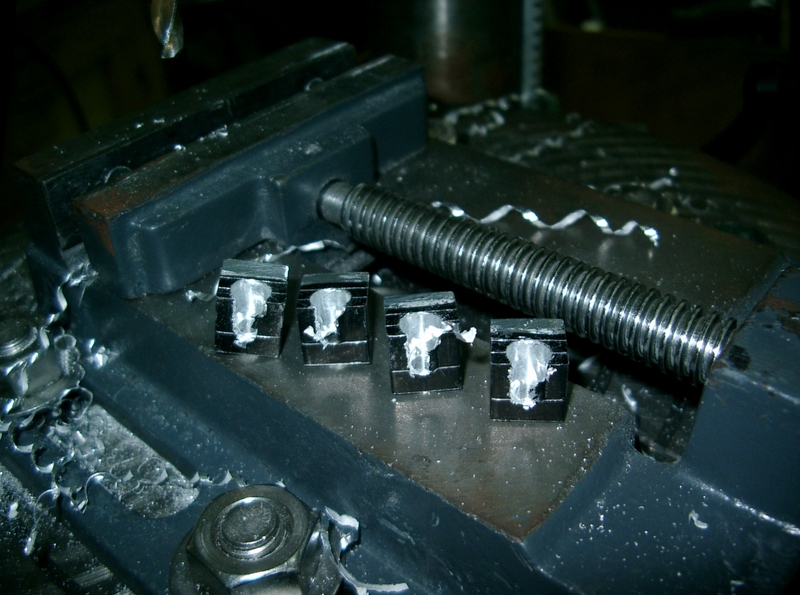

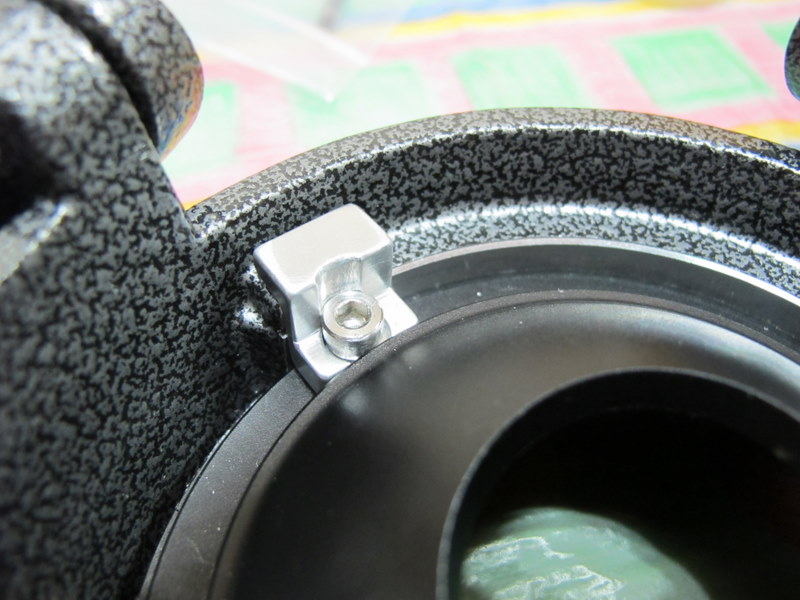

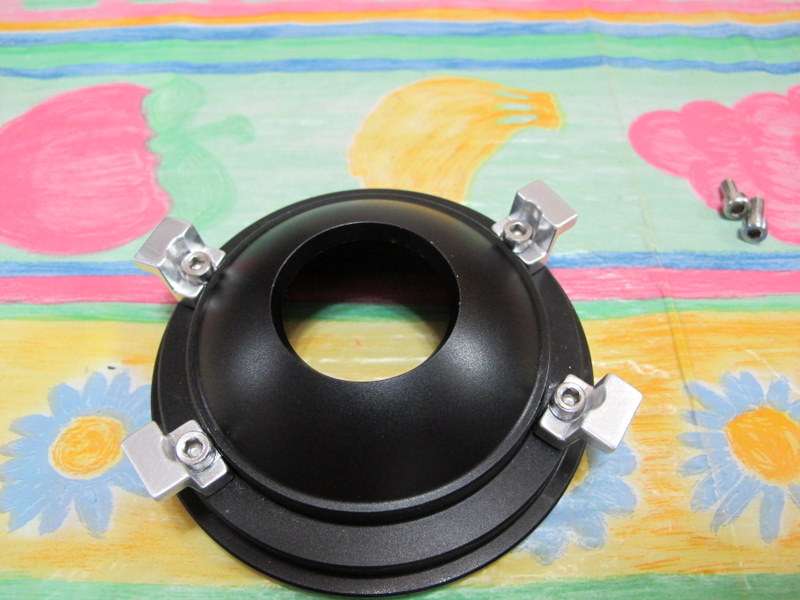

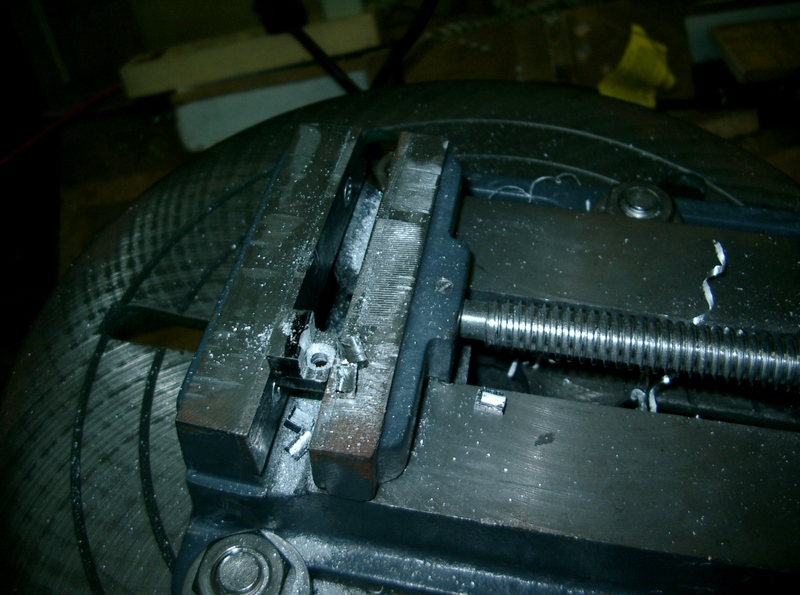

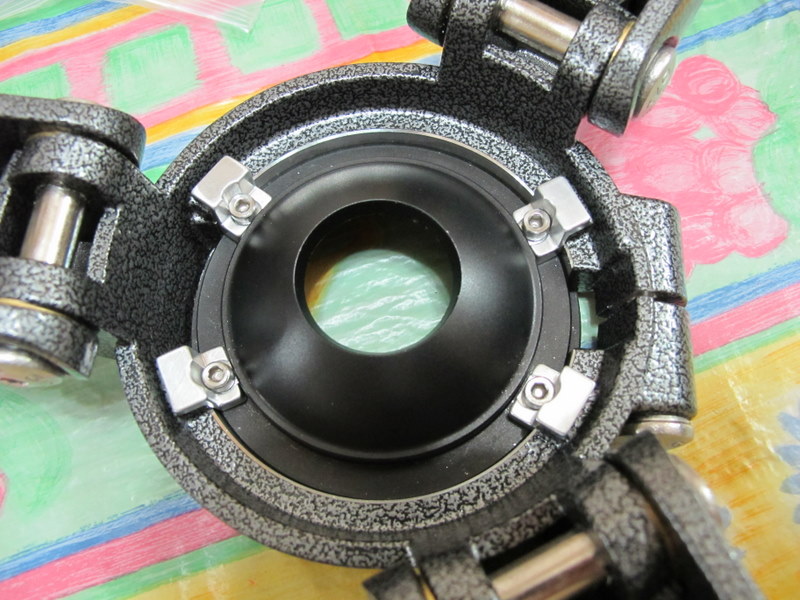

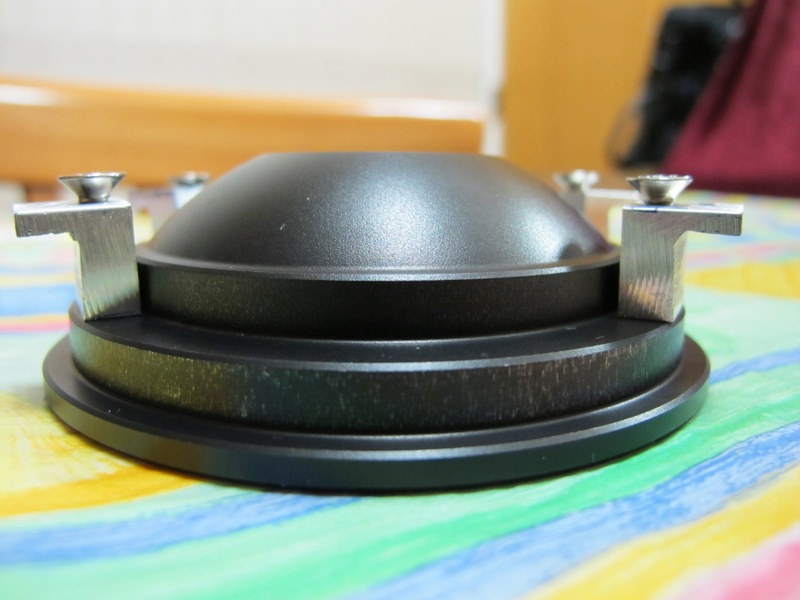

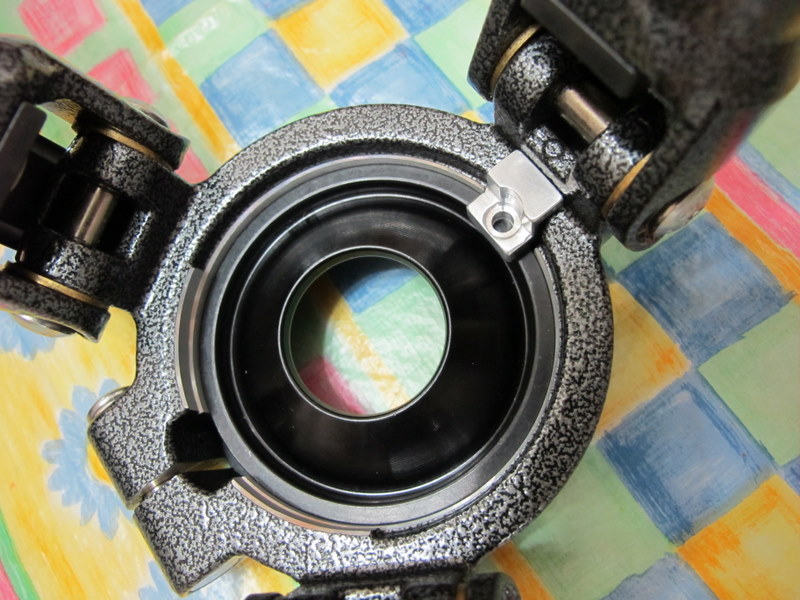

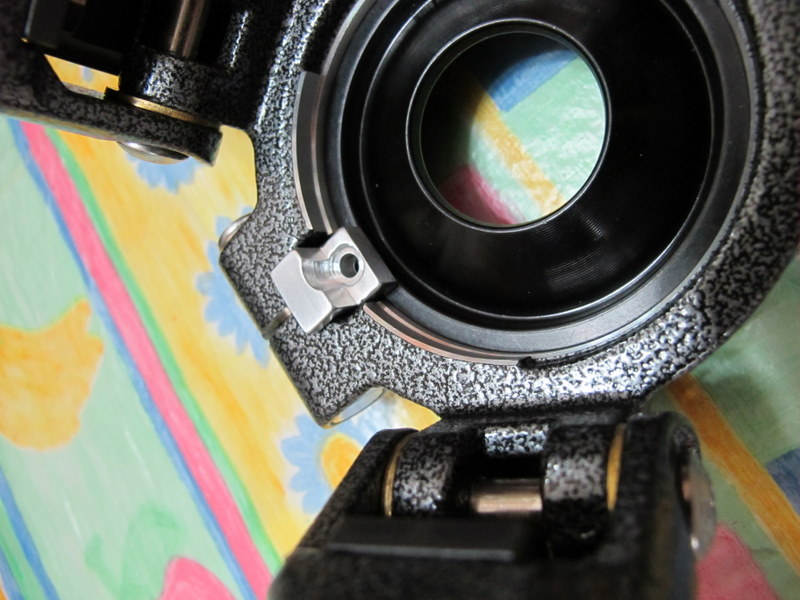

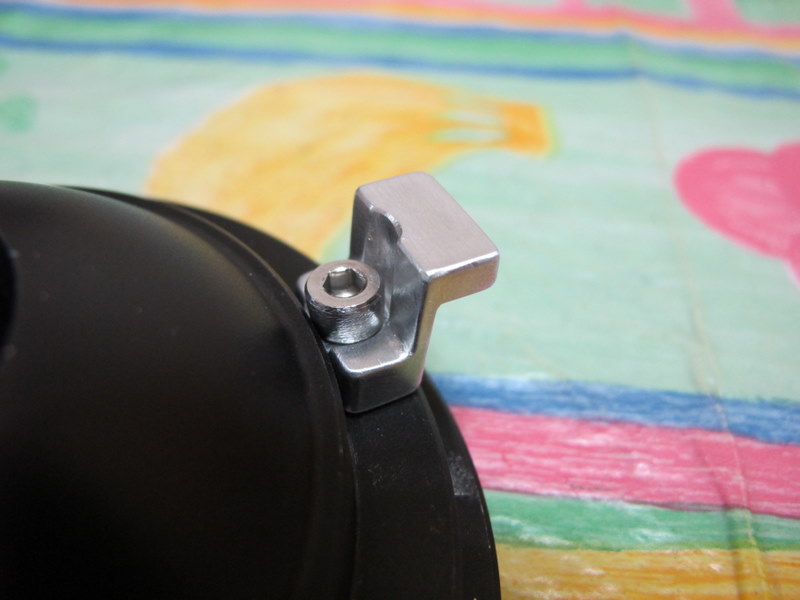

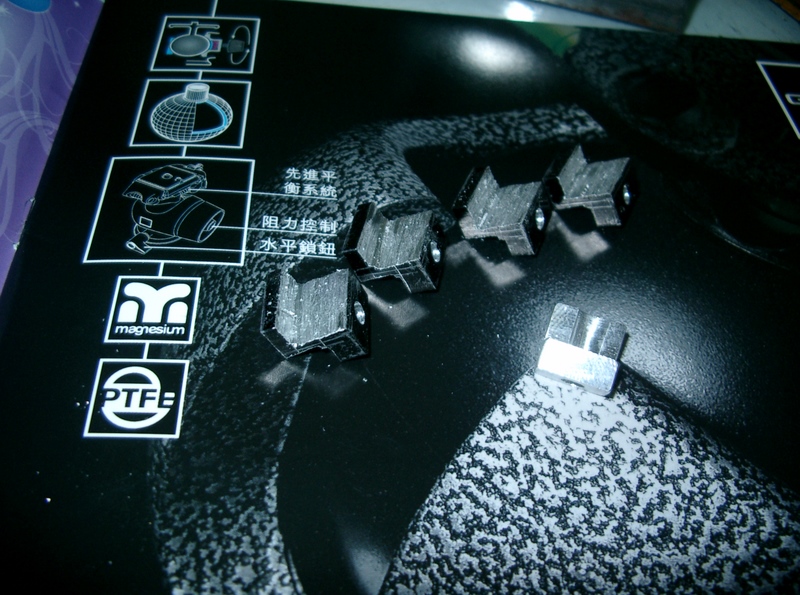

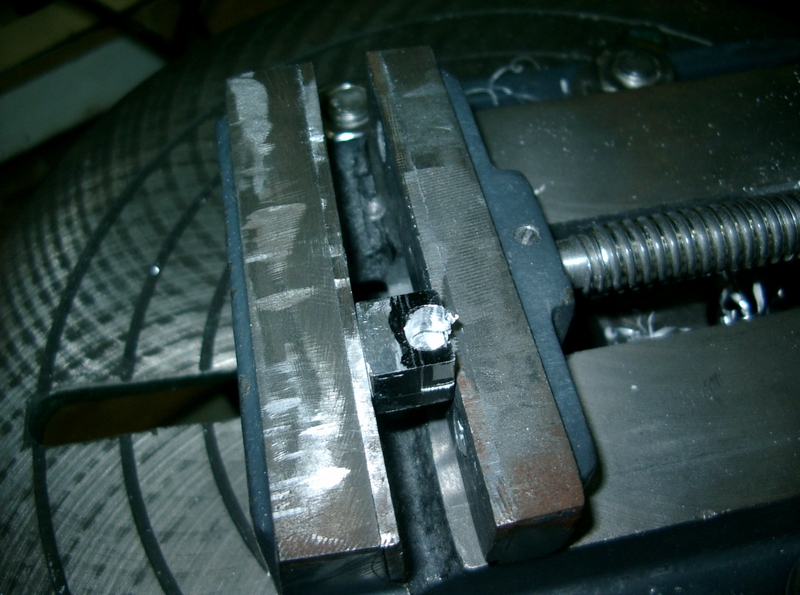

今日做過一套同大師傅大同小異,差不多一樣的5号腳鎖碗系統小佩件。

[ Last edited by skwjack at 2011-9-1 22:54 ]

圖片附件: CIMG0058.JPG (2011-9-1 22:47, 267.12 KB) / 該附件被下載次數 478
http://www.allbird.org/forum/attachment.php?aid=6278

圖片附件: CIMG0063.JPG (2011-9-1 22:47, 240.86 KB) / 該附件被下載次數 499
http://www.allbird.org/forum/attachment.php?aid=6279

圖片附件: CIMG0064.JPG (2011-9-1 22:48, 263.02 KB) / 該附件被下載次數 439
http://www.allbird.org/forum/attachment.php?aid=6280

圖片附件: CIMG0065.JPG (2011-9-1 22:48, 248.23 KB) / 該附件被下載次數 442
http://www.allbird.org/forum/attachment.php?aid=6281

圖片附件: CIMG0068.JPG (2011-9-1 22:49, 260.6 KB) / 該附件被下載次數 430
http://www.allbird.org/forum/attachment.php?aid=6282

圖片附件: CIMG0077.JPG (2011-9-1 22:49, 246.82 KB) / 該附件被下載次數 404
http://www.allbird.org/forum/attachment.php?aid=6283

圖片附件: CIMG0079.JPG (2011-9-1 22:50, 270.63 KB) / 該附件被下載次數 420
http://www.allbird.org/forum/attachment.php?aid=6284

圖片附件: CIMG0080.JPG (2011-9-1 22:50, 269.37 KB) / 該附件被下載次數 389
http://www.allbird.org/forum/attachment.php?aid=6285

圖片附件: IMG_0009-2.JPG (2011-9-1 22:50, 70.86 KB) / 該附件被下載次數 466
http://www.allbird.org/forum/attachment.php?aid=6286

圖片附件: IMG_0001-3.JPG (2011-9-1 22:51, 121.82 KB) / 該附件被下載次數 412
http://www.allbird.org/forum/attachment.php?aid=6287

圖片附件: IMG_0002-2.JPG (2011-9-1 22:51, 105.39 KB) / 該附件被下載次數 518
http://www.allbird.org/forum/attachment.php?aid=6288

圖片附件: IMG_0004-2.JPG (2011-9-1 22:52, 142.09 KB) / 該附件被下載次數 406
http://www.allbird.org/forum/attachment.php?aid=6289

圖片附件: IMG_0027-1.JPG (2011-9-1 22:53, 102.37 KB) / 該附件被下載次數 471
http://www.allbird.org/forum/attachment.php?aid=6290

圖片附件: IMG_0028-1.JPG (2011-9-1 22:54, 62.01 KB) / 該附件被下載次數 417
http://www.allbird.org/forum/attachment.php?aid=6291

作者: skwjack 時間: 2011-9-1 23:02 標題: 回復 8# 的帖子

BT2011大大,
可能得嘗試中

[ Last edited by skwjack at 2011-9-1 23:04 ]

圖片附件: IMG_0001-1.JPG (2011-9-1 23:03, 129.54 KB) / 該附件被下載次數 432
http://www.allbird.org/forum/attachment.php?aid=6292

圖片附件: IMG_0003-1.JPG (2011-9-1 23:03, 115.2 KB) / 該附件被下載次數 468
http://www.allbird.org/forum/attachment.php?aid=6293

圖片附件: IMG_0004-1.JPG (2011-9-1 23:04, 139.02 KB) / 該附件被下載次數 419
http://www.allbird.org/forum/attachment.php?aid=6294

圖片附件: IMG_0005-1.JPG (2011-9-1 23:04, 120.34 KB) / 該附件被下載次數 452
http://www.allbird.org/forum/attachment.php?aid=6295

作者: Hendrix 時間: 2011-9-2 16:52

真係好心機

作者: BT2011 時間: 2011-9-2 23:08

引用:

Original posted by skwjack at 2011-9-1 23:02
BT2011大大,
可能得嘗試中

Jack 大大, 你真有心機

我都諗過, 不過RRS碗邊應該薄得滯, 得4.5mm左右, 好易鑽穿

[ Last edited by BT2011 at 2011-9-2 23:17 ]

作者: janssen 時間: 2011-9-2 23:32

作者: skwjack 時間: 2011-9-2 23:33 標題: 回復 15# 的帖子

對,所以在嘗該中,我個G嫂碗以經鑽穿咗啦!哈哈

而3号腳RR碗空間有限,又有條坑,好易鑽穿。

[ Last edited by skwjack at 2011-9-2 23:43 ]

圖片附件: IMG_0001-4.JPG (2011-9-2 23:41, 107.92 KB) / 該附件被下載次數 408
http://www.allbird.org/forum/attachment.php?aid=6296

圖片附件: IMG_0002-4.JPG (2011-9-2 23:41, 83.95 KB) / 該附件被下載次數 442
http://www.allbird.org/forum/attachment.php?aid=6297

圖片附件: [上咗個頭就時運高,睇唔到] IMG_0005-4.JPG (2011-9-2 23:43, 99.55 KB) / 該附件被下載次數 459
http://www.allbird.org/forum/attachment.php?aid=6298

作者: BT2011 時間: 2011-9-5 15:34

引用:

Original posted by skwjack at 2011-9-2 23:33
對,所以在嘗該中,我個G嫂碗以經鑽穿咗啦!哈哈
而3号腳RR碗空間有限,又有條坑,好易鑽穿。

rrs 碗邊厚衹有4.5mm,應該鑽唔到,鑽M2又太細,加咗等於冇加,鑽M3孔既話,條邊又好易崩

作者: skwjack 時間: 2011-9-5 21:05 標題: 回復 18# 的帖子

BT2011大大,
禁耐冇上嚟要收禁多料,

好啦給兩幅圖你睇睇,個吼得2.2MM起3mm牙,差啲就鑽爆條邊,
RR個碗邊有4.2左右濶,鑽2.2mm吼,夠起3mm牙,但個碗有條坑,
不過要鑽穿條坑到9至10mm深至起牙收底牙有5至6mm是有啲難度
所以我都要研究一下,如果唔夠胆就唔好試啦!

[ Last edited by skwjack at 2011-9-5 21:11 ]

圖片附件: IMG_0011-3.JPG (2011-9-5 21:06, 77.08 KB) / 該附件被下載次數 522
http://www.allbird.org/forum/attachment.php?aid=6329

圖片附件: IMG_0012-2.JPG (2011-9-5 21:06, 75.45 KB) / 該附件被下載次數 485
http://www.allbird.org/forum/attachment.php?aid=6330

圖片附件: IMG_0013-1.JPG (2011-9-5 21:07, 78.52 KB) / 該附件被下載次數 413
http://www.allbird.org/forum/attachment.php?aid=6331

圖片附件: IMG_0014-1.JPG (2011-9-5 21:08, 75.58 KB) / 該附件被下載次數 466
http://www.allbird.org/forum/attachment.php?aid=6332

圖片附件: IMG_0015-1.JPG (2011-9-5 21:08, 83.93 KB) / 該附件被下載次數 434
http://www.allbird.org/forum/attachment.php?aid=6333

圖片附件: IMG_0017-1.JPG (2011-9-5 21:08, 83.9 KB) / 該附件被下載次數 420
http://www.allbird.org/forum/attachment.php?aid=6334

圖片附件: IMG_0020-1.JPG (2011-9-5 21:09, 67.49 KB) / 該附件被下載次數 437
http://www.allbird.org/forum/attachment.php?aid=6335

圖片附件: IMG_0025-1.JPG (2011-9-5 21:09, 134.63 KB) / 該附件被下載次數 419
http://www.allbird.org/forum/attachment.php?aid=6336

圖片附件: IMG_0029-1.JPG (2011-9-5 21:09, 141.14 KB) / 該附件被下載次數 434
http://www.allbird.org/forum/attachment.php?aid=6337

圖片附件: IMG_0033.JPG (2011-9-5 21:10, 112.93 KB) / 該附件被下載次數 416
http://www.allbird.org/forum/attachment.php?aid=6338

圖片附件: IMG_0034.JPG (2011-9-5 21:10, 121.98 KB) / 該附件被下載次數 403
http://www.allbird.org/forum/attachment.php?aid=6339

圖片附件: IMG_0036.JPG (2011-9-5 21:10, 123.38 KB) / 該附件被下載次數 406
http://www.allbird.org/forum/attachment.php?aid=6340

圖片附件: IMG_0038.JPG (2011-9-5 21:10, 121.29 KB) / 該附件被下載次數 433
http://www.allbird.org/forum/attachment.php?aid=6341

圖片附件: IMG_0049.JPG (2011-9-5 21:11, 112.94 KB) / 該附件被下載次數 501
http://www.allbird.org/forum/attachment.php?aid=6342

作者: BT2011 時間: 2011-9-6 10:09

引用:

Original posted by skwjack at 2011-9-5 21:05
BT2011大大,
禁耐冇上嚟要收禁多料,
好啦給兩幅圖你睇睇,個吼得2.2MM起3mm牙,差啲就鑽爆條邊,
RR個碗邊有4.2左右濶,鑽2.2mm吼,夠起3mm牙,但個碗有條坑,
不過要鑽穿條坑到9至10mm深至起牙收底牙有5至6m ...

Thankyou Jack 大大, 我冇架生, 你有好idea, 我都郁唔到手

呢個方法之前喺TKO見YK師兄用緊(G5腳+原裝G碗改做), 第二日攞自己套G3+RRS碗比ME部們同事諗計, 不過佢地覺得RRS碗唔適合咁做, dup 3mm孔後上鏍絲有機會上爆.....

最好方法梗係成個碗做過

[ Last edited by BT2011 at 2011-9-6 14:16 ]

作者: skwjack 時間: 2011-9-11 11:19 標題: 回復 20# 的帖子

BT2011大大
係呀,你個烏會網有師兄成個G嫂碗車個出來都得,你咪照車回RR碗,不過就要冇坑位一set過,
感就可以收實,又唔會鑽爆個碗邊,但係只可以收m3牙杯頭。而5號那套大師傅都係用m3,而我就用m4。
但m4個頭直徑有成6mm大,我都要磨到5mm左右至收到不至頂兩邊。

其實唔使車過個碗禁大制作,給師傅點幾滴銻焊,就得,

[ Last edited by skwjack at 2011-9-11 12:04 ]

作者: pcm1024 時間: 2011-11-29 07:38

如果量產我都想要

作者: 前溪草堂 時間: 2011-11-30 12:49

这个办法真好，就不知3号脚也能如此法否？
